Plugin AutoLoader

Basics

  • AutoCAD has functionality to Automatically load Plugings without using any registery editing or Modifying it's Starup Lisp File
  • This Involves creating application bundle packgage and puttint it in Application Plugin Folder

Build your Plugin Bundle

  • Just Create new folder in Application Plugin with AppName.bundle
  • A plug-in can be deployed by placing it in one of the ApplicationPlugins or ApplicationAddins folders on a local drive.
    • General Installation folder
      • Windows: %PROGRAMFILES%\Autodesk\ApplicationPlugins
      • Mac OS: /Applications/Autodesk/ApplicationAddins
    • All Users Profile folders
      • Windows: %ALLUSERSPROFILE%\Autodesk\ApplicationPlugins
      • Mac OS: N/A
    • User Profile folders
      • Windows: %APPDATA%\Autodesk\ApplicationPlugins
      • Mac OS: ~/Library/Application Support/Autodesk/ApplicationAddins
  • Create Package.xml file using below Code snippets
  • Add your application dll files and package.xml file in this folder
  • Start AutoCAD and Your package should be loaded automatically

Xml Package

  • <RuntimeRequirements OS="Win64" SeriesMin="20.0" SeriesMax="R23.0" />
  • specify Os and Min and Max AutoCAD version for your Plugin, if this requirement is not met plugin won't load
  • <ComponentEntry AppName="CadApp" ModuleName="/CadApp.dll" AppDescription="CadApp" />
  • you can specify your main Dll file here, You only need to specify your starting dll file, all other dependent dll file will load automatically
  • Additionally you can also use LoadOnCommandInvocation="True" argument to only active plugin when required using specific command
  • for Product Code and Upgrade Code, match it with installer if possible otherwise create new one from Visual studio

Xml Package to Load Dll file

<?xml version="1.0" encoding="UTF-8"?>
<ApplicationPackage SchemaVersion="1.0" ProductType="Application" Name="CadApp" AppVersion="0.1.0" Description="AutoCAD Sample Plugin" Author="Vivek Patel" ProductCode="{3CC17D2D-234D-42E9-BE58-A6AEF6C7AB64}" UpgradeCode="{F7A26ED4-AC80-47FF-9E5F-EDECC4446EF2}">
   <CompanyDetails Name="Nodes Automations" Url="https://linktr.ee/NodesAutomations" Email="vivek@nodesautomations.com" />
   <Components>
      <RuntimeRequirements OS="Win64" SeriesMin="20.0" SeriesMax="R23.0" />
      <ComponentEntry AppName="CadApp" ModuleName="/CadApp.dll" AppDescription="CadApp" />
   </Components>
</ApplicationPackage>

xml Package to Load Dll file but only Activate using Specific Commands

<?xml version="1.0" encoding="UTF-8"?>
<ApplicationPackage SchemaVersion="1.0" ProductType="Application" Name="CadApp" AppVersion="0.1.0" Description="AutoCAD Sample Plugin" Author="Vivek Patel" ProductCode="{3CC17D2D-234D-42E9-BE58-A6AEF6C7AB64}" UpgradeCode="{F7A26ED4-AC80-47FF-9E5F-EDECC4446EF2}">
   <CompanyDetails Name="Nodes Automations" Url="https://linktr.ee/NodesAutomations" Email="vivek@nodesautomations.com" />
   <Components>
      <RuntimeRequirements OS="Win64" SeriesMin="20.0" SeriesMax="R23.0" />
      <ComponentEntry AppName="CadApp" ModuleName="/CadApp.dll" AppDescription="CadApp" LoadOnCommandInvocation="True">
         <Commands GroupName="NodesAutomations">
            <Command Global="LoadCadApp" Local="LoadCadApp" />
         </Commands>
      </ComponentEntry>
   </Components>
</ApplicationPackage>

xml Package to Load Dll file and Cuix file together

<?xml version="1.0" encoding="UTF-8"?>
<ApplicationPackage SchemaVersion="1.0" ProductType="Application" Name="CadApp" AppVersion="0.1.0" Description="AutoCAD Sample Plugin" Author="Vivek Patel" ProductCode="{3CC17D2D-234D-42E9-BE58-A6AEF6C7AB64}" UpgradeCode="{F7A26ED4-AC80-47FF-9E5F-EDECC4446EF2}">
   <CompanyDetails Name="Nodes Automations" Url="https://linktr.ee/NodesAutomations" Email="vivek@nodesautomations.com" />
   <Components>
      <RuntimeRequirements OS="Win64" SeriesMin="20.0" SeriesMax="R23.0" />
      <ComponentEntry AppName="CadApp" Version="1.0.0" ModuleName="./Contents/CadApp.dll" AppDescription="CadApp" LoadOnCommandInvocation="True">
      <Commands GroupName="NodesAutomations">
            <Command Global="LoadCadApp" Local="LoadCadApp" />
         </Commands>
      </ComponentEntry>
      <ComponentEntry AppName="CadAppUI" Version="1.0.0" ModuleName="./Contents/CadApp.cuix" AppDescription="Customization description" LoadOnAppearance="False" LoadOnAutoCADStartup="True" />
   </Components>
</ApplicationPackage>

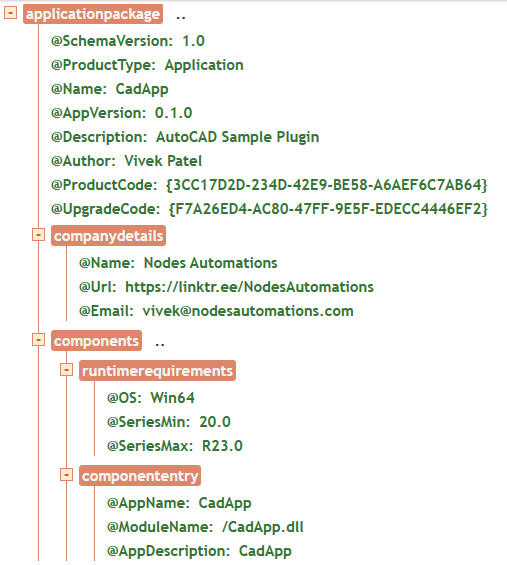

Simplified version of Package xml

<?xml version="1.0" encoding="UTF-8"?>
<ApplicationPackage
    SchemaVersion="1.0"
    ProductType="Application"
    Name="CadApp"
    AppVersion="0.1.0"
    Description="AutoCAD Sample Plugin"
    Author="Vivek Patel"
    ProductCode="{3CC17D2D-234D-42E9-BE58-A6AEF6C7AB64}"
    UpgradeCode="{F7A26ED4-AC80-47FF-9E5F-EDECC4446EF2}">
    <CompanyDetails
        Name="Nodes Automations"
        Url="https://linktr.ee/NodesAutomations"
        Email="vivek@nodesautomations.com" />
    <Components>
        <RuntimeRequirements
            OS="Win64"
            SeriesMin="20.0"
            SeriesMax="R23.0" />
        <ComponentEntry
            AppName="CadApp"
            ModuleName="/CadApp.dll"
            AppDescription="CadApp" />
    </Components>
</ApplicationPackage>

Additional References - Autodesk Autoloader - AutoCAD Package Contents.xml Reference - Develop your own command in AutoCAD e09: AutoLoader mechanism (part 1) - About Installing and Uninstalling Plug-In Applications
